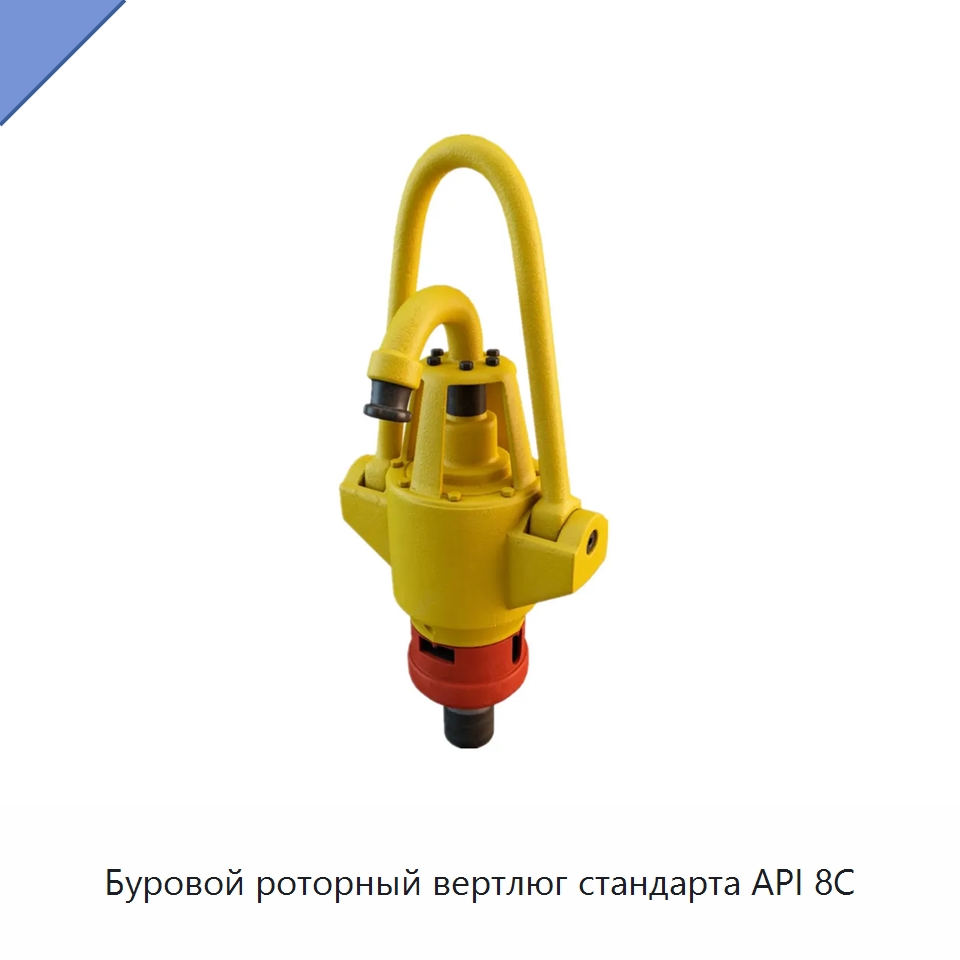

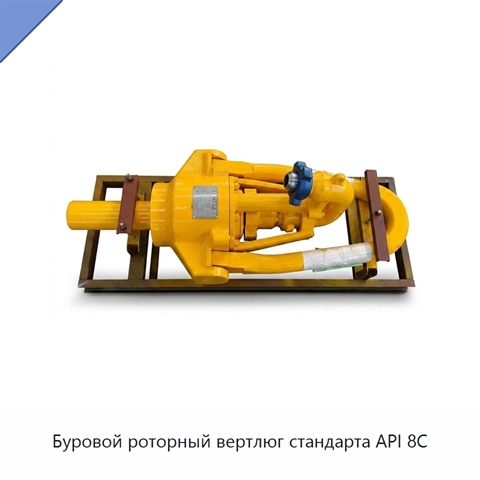

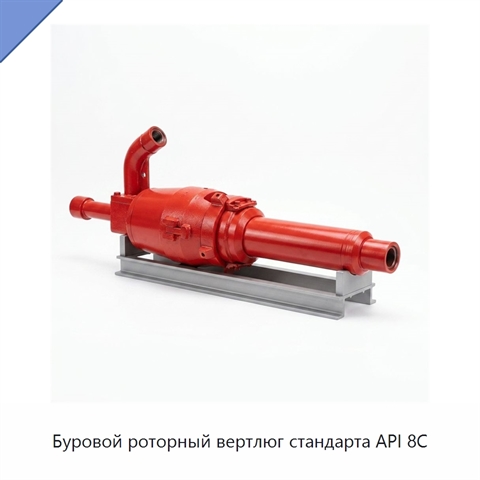

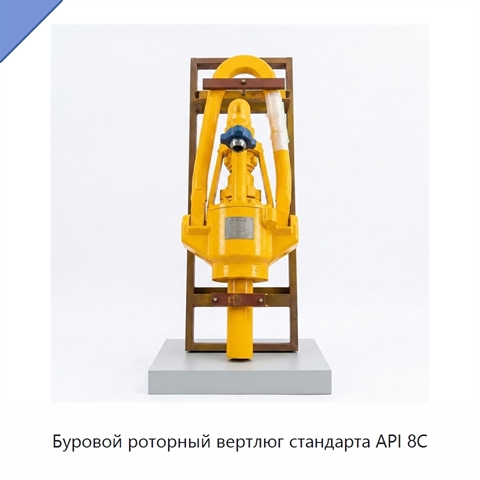

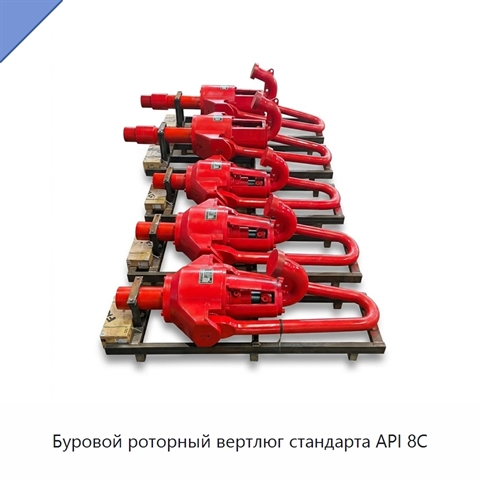

Буровой роторный вертлюг стандарта API 8C

Буровой роторный вертлюг представлен обычным исполнением и исполнением двойного назначения; во втором случае обычная конструкция объединена с вращателем. Нижний конец соединяется с ведущей бурильной трубой посредством резьбы, а дужка подвешивается на крюке. Гусак соединяется с роторным буровым рукавом резьбовым способом либо через муфтовое соединение. Для трёх исполнений максимальная статическая нагрузка составляет соответственно 1350, 2250 и 4500 кН, максимальная частота вращения — 300, 300 и 500 об/мин, максимальное рабочее давление — 35 МПа. Соединения центральной трубы имеют левую резьбу и размеры 114,3, 168,275 и 193,675 мм; соединение с ведущей бурильной трубой также имеет левую резьбу, а его размер для каждого исполнения составляет 168,275 мм. Габариты исполнений: 2505 × 758 × 840 мм, 2880 × 1046 × 8065 мм и 3015 × 1096 × 1065 мм. Внутренний диаметр центральной трубы составляет соответственно 64, 75 и 75 мм.

Наименование производителя

API 8C SL135 SL225 SL450 Rotary Swivel for oil and water well drilling
